Aushubvolumen einer Sandgrube: 303.902 m³ aus einer Befliegung
Der Betreiber brauchte das entnommene Volumen und den dokumentierten Zustand der Grube. Ergebnis aus rund 40 Minuten Flug über 62.239 m²: 303.902 m³ mit Höhenmodell, Orthofoto und Profilschnitten.
- Aufgabe
- Entnommenes Aushubvolumen einer aktiven Sandgrube in Polen ermitteln und den Zustand der Grube mit Maßen, Flächen und Höhenprofilen digital archivieren.
- Vorgehen
- Rund 40 Minuten Flug über 6,2 Hektar, photogrammetrische Auswertung mit 2,03 cm je Pixel, Volumen über polygonale Abgrenzung mit Best-Fit-Referenzebene.
- Ergebnis
- 303.902 m³ Aushubvolumen, dazu Orthofoto, digitales Höhenmodell, Geländeprofile und ein 3D-Texturmodell der Grube.
- Nutzen
- Eine belastbare Zahl für Abrechnung und Behörde, ohne dass jemand Böschungen betritt; dasselbe Verfahren setzen wir für Halden, Gruben und Deponien in Deutschland ein.
Berechnetes Aushubvolumen
Aufgenommene Fläche
Bodenauflösung (GSD)
Einzelaufnahmen
Rechenzeit der Auswertung
Aufnahmedauer vor Ort
Aufgabenstellung – Drohnenvermessung einer Sandgrube
Der Betreiber einer aktiven Sandgrube in Polen benötigte die Ermittlung des bereits entnommenen Aushubvolumens. Zusätzlich sollte der aktuelle Zustand der Grube mit allen Maßen, Flächen und Höhenprofilen digital archiviert werden – als verlässliche Grundlage für die weitere Planung und behördliche Dokumentation.
Wer eine Fläche von über 6,2 Hektar mit Böschungen zu Fuß aufnimmt, betritt Bereiche, die niemand betreten sollte. Aus der Luft war das Gelände in rund 40 Minuten Flugzeit erfasst; die Auswertung erfolgte photogrammetrisch mit einer Bodenauflösung von 2,03 cm je Pixel. Das Verfahren ist dasselbe, das wir für Betreiber und Bauleitungen in Deutschland einsetzen.

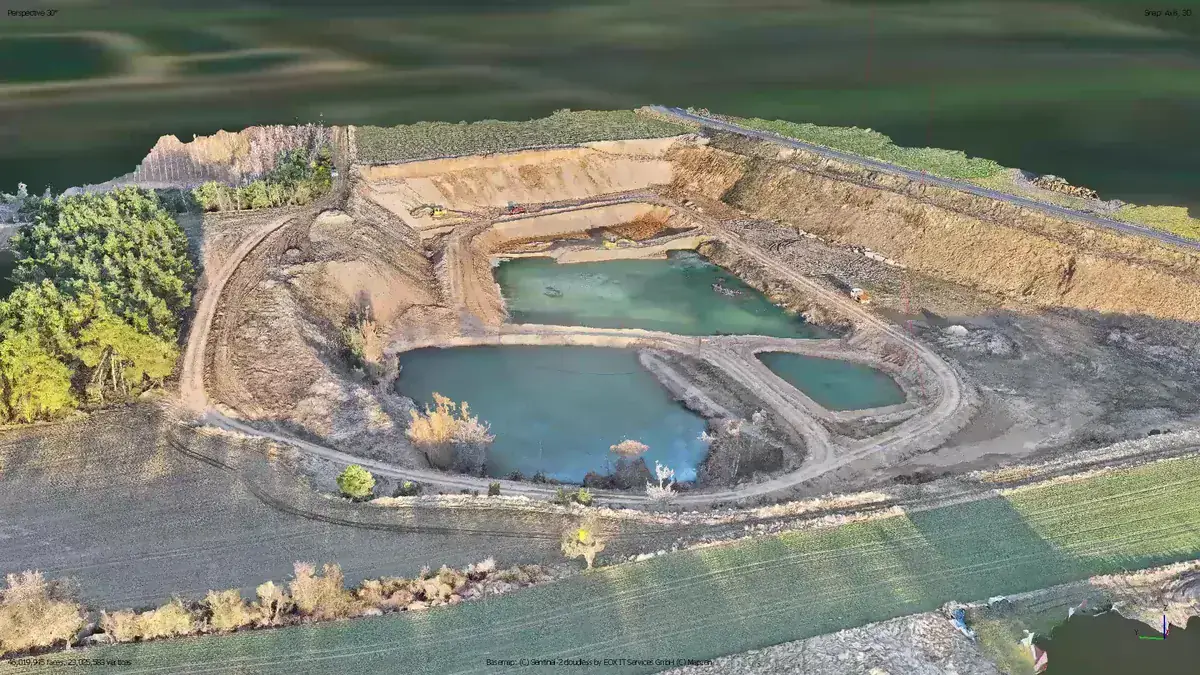

3D-Texturmodell der Sandgrube
Das photogrammetrisch rekonstruierte 3D-Modell zeigt die gesamte Sandgrube mit realistischer Textur. Aus 1.596 Einzelaufnahmen wurde ein hochauflösendes Mesh mit über 46 Millionen Flächen erzeugt.
3D-Texturmodell mit realer Oberflächentextur – 46 Mio. Flächen, 23 Mio. Vertices

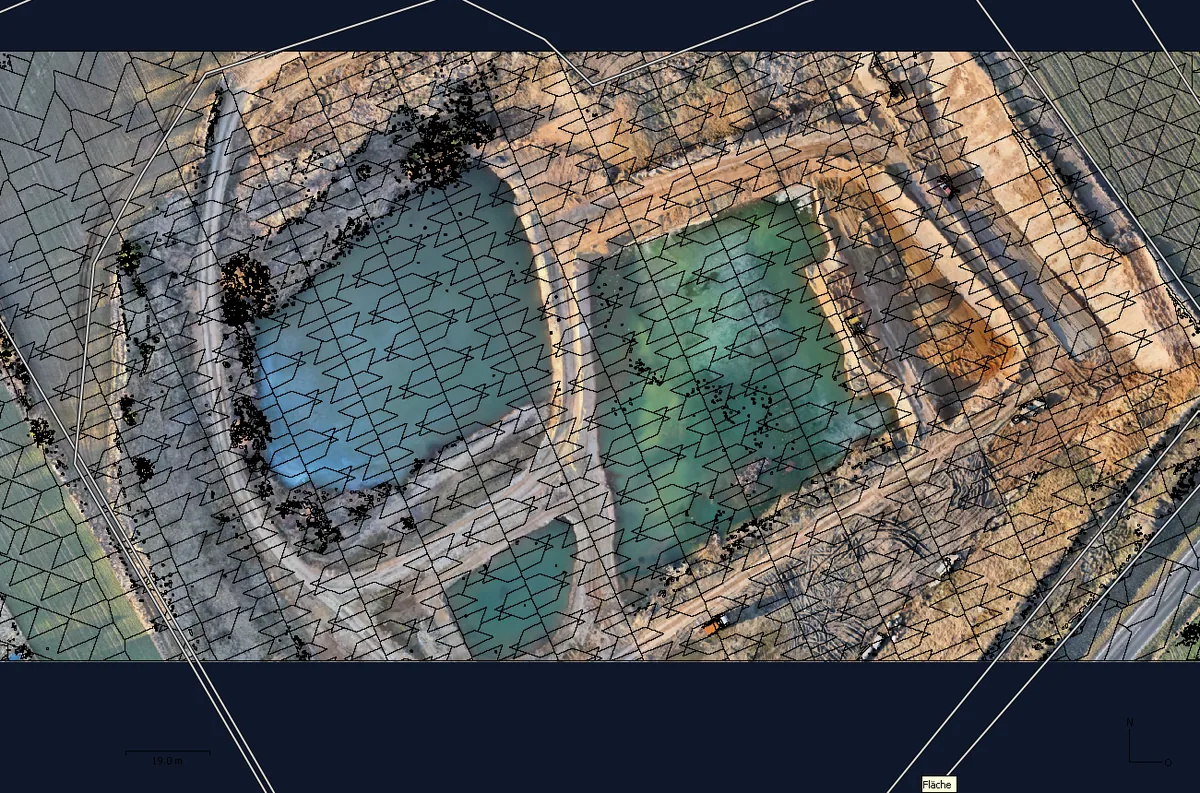

Orthofoto – Sandgrube aus der Vogelperspektive
Das hochauflösende Orthofoto zeigt das gesamte Abbaugebiet mit Wasserflächen, Zufahrten und aktiven Abbaubereichen. Aufgenommen mit der DJI Matrice 4T aus 1.596 Einzelbildern.
Digitales Höhenmodell & Volumenanalyse
Das farbcodierte Höhenmodell visualisiert die Geländetopografie von 54 m (blau) bis 136 m (rot) über NN. Die Volumenberechnung erfolgte über eine Best-Fit-Referenzebene mit polygonaler Abgrenzung.

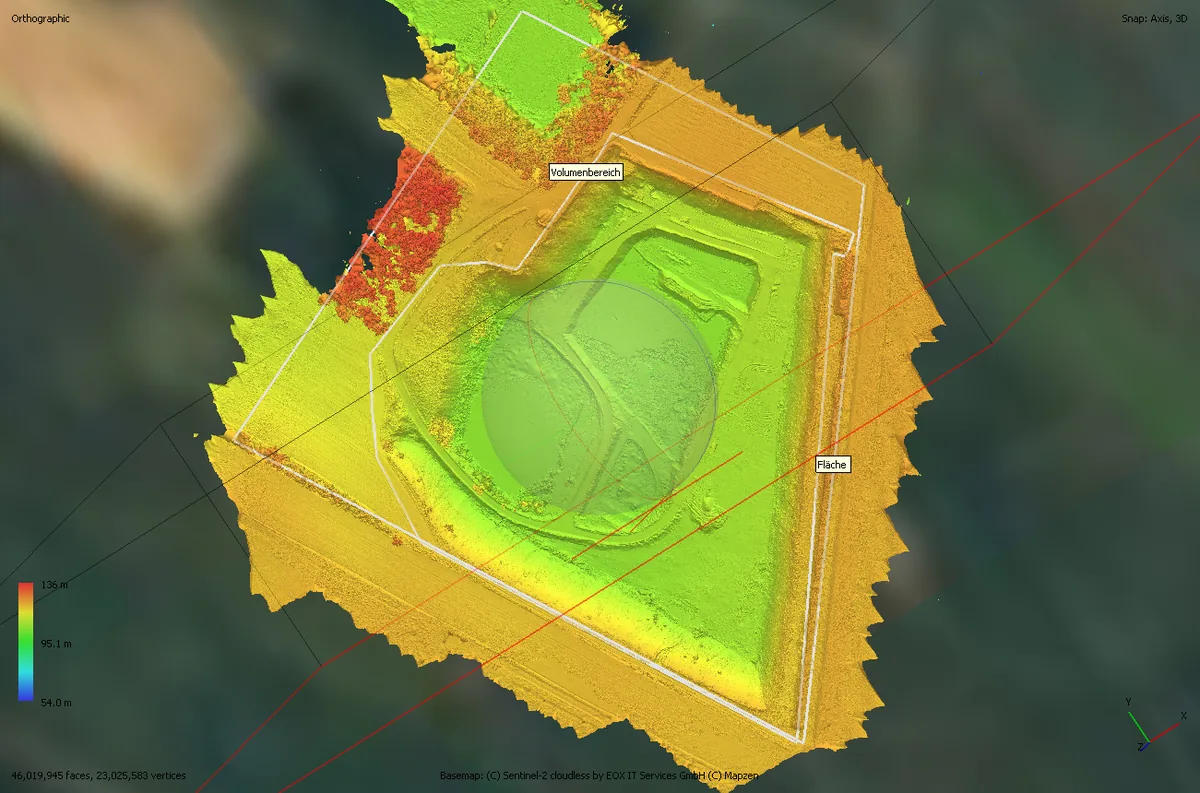

Höhenmodell Draufsicht – Volumenbereich (Polygon, 16 Punkte)
Höhenmodell mit Farbskala – 54 m (blau) bis 136 m (rot) ü. NN

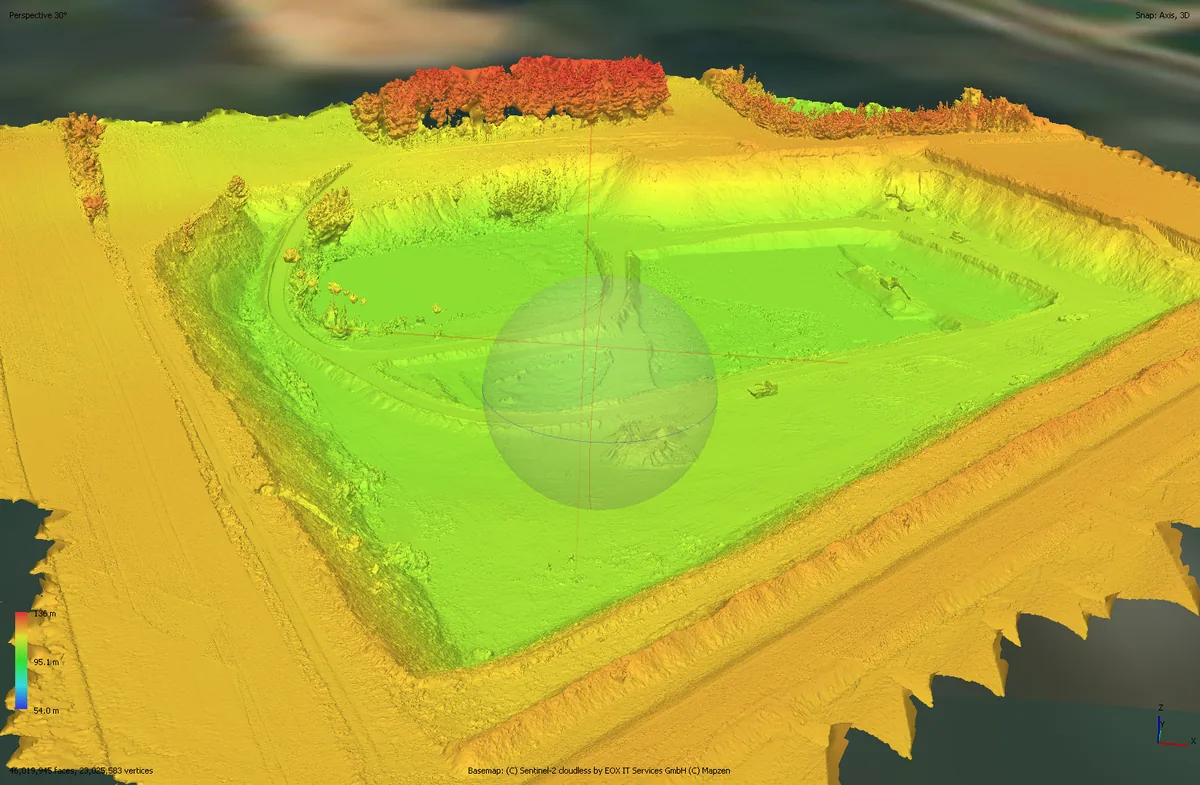

Perspektive 30° – Höhenmodell mit Volumenbereich

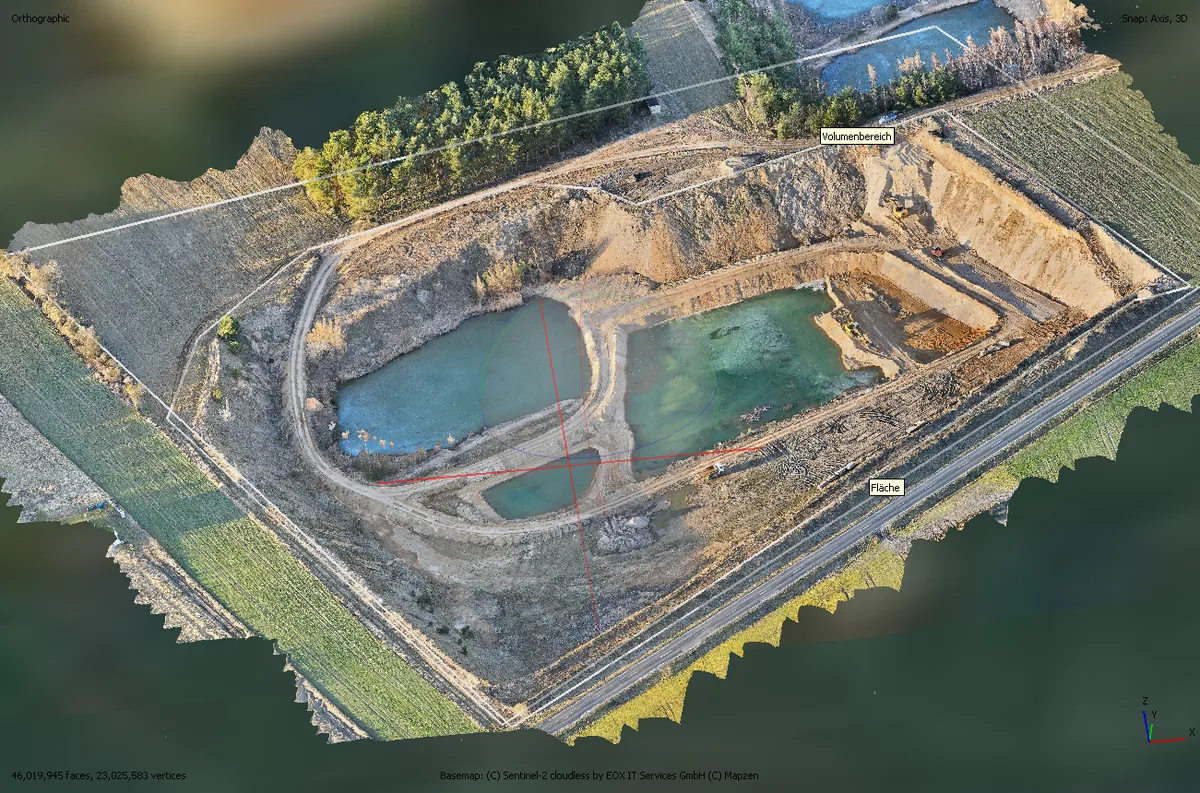

Texturmodell in Perspektive – Reale Oberfläche mit Sentinel-2-Basiskarte
Volumenberechnung – Ergebnisse im Detail
Die Volumenermittlung erfolgte über polygonale Abgrenzung des Grubenbereichs mit Best-Fit-Referenzebene. Das Gesamtaushubvolumen beträgt 303.902 m³.
Hauptvolumen: 303.902 m³ Netto (305.430 m³ unter / 1.528 m³ über Referenz)

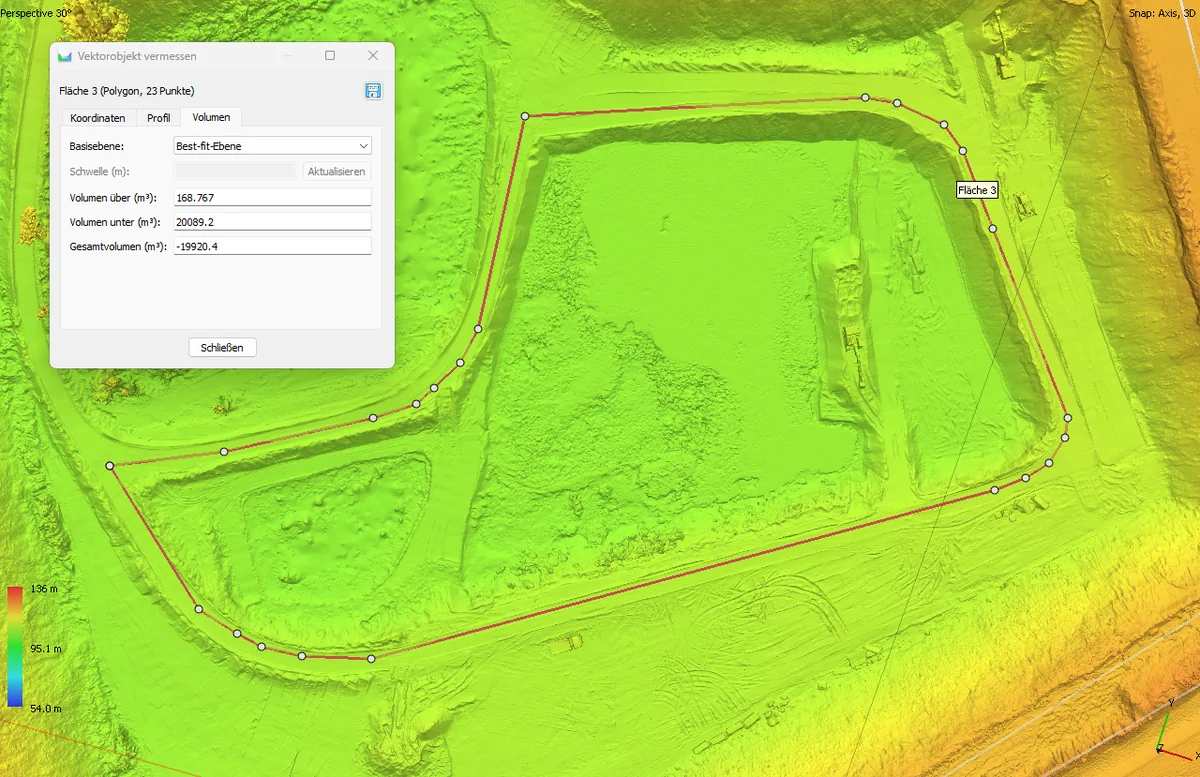

Teilfläche 3: 19.920 m³ (20.089 m³ unter / 168 m³ über Referenz, 23 Punkte)
Geländeprofile & Profilschnitte
Die Profilschnitte zeigen den Geländeverlauf entlang definierter Schnittlinien – von der Geländeoberkante (123 m) bis zur Grubensohle (100 m). Die farbcodierte Darstellung entspricht dem Höhenmodell.

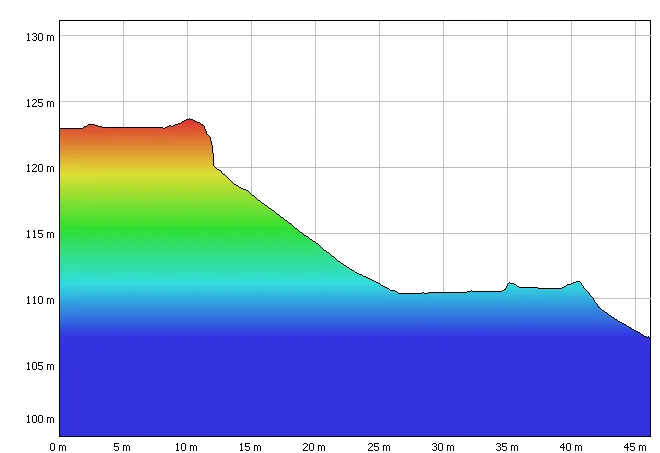

Profilschnitt Bruchkante – 45 m Strecke, 100–123 m Höhe

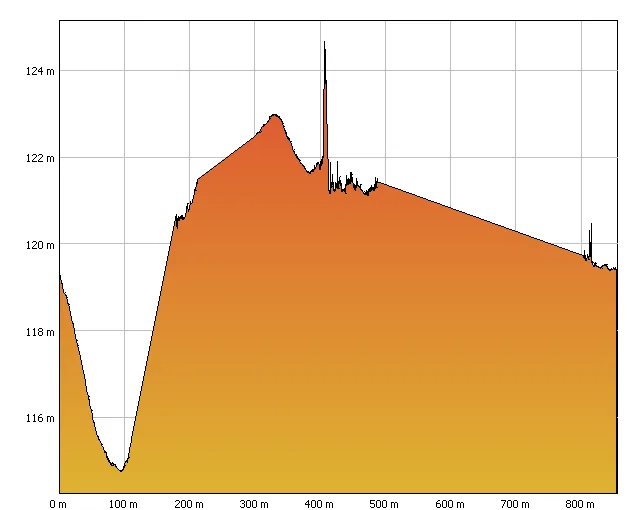

Geländeprofil – 800 m Strecke, Gesamtübersicht der Geländeform
Kamerastandorte & Aufnahmeraster
Die Darstellung zeigt die 1.596 Kamerapositionen als Raster über dem Orthofoto. Die systematische Befliegung mit 80 % Überlappung gewährleistet eine lückenlose Abdeckung der gesamten 62.239 m² Fläche.
1.596 Kamerapositionen mit systematischem Aufnahmeraster – Grundlage der Photogrammetrie

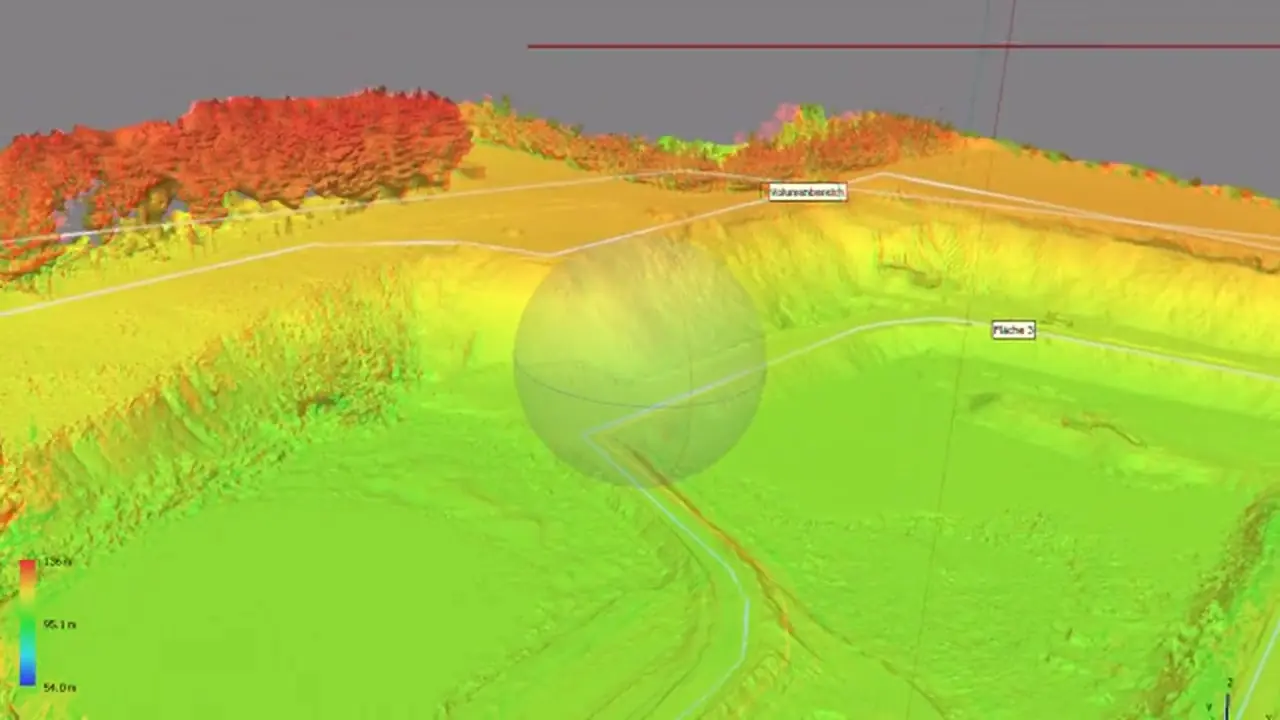

Digitales Höhenmodell – 3D-Übersicht
Das farbcodierte digitale Höhenmodell (DGM) zeigt die Geländetopografie der Sandgrube als 3D-Übersichtsflug. Die Farbskala reicht von blau (Grubensohle) bis rot (Geländeoberkante) und macht Höhenunterschiede sofort erkennbar.
Digitales Höhenmodell der Sandgrube – 3D-Übersichtsflug mit Farbcodierung
Arbeitsablauf – Von der Befliegung zum Ergebnis
Flugplanung & Geländebegehung
Vor-Ort-Bewertung des Geländes, Festlegung der Flugparameter und Sicherheitszonen. Definition der GSD-Anforderung (Ground Sampling Distance) für die gewünschte Bodenauflösung von 2,03 cm/Pixel.
Drohnenbefliegung mit DJI Matrice 4T
Systematische Befliegung der 62.239 m² großen Fläche mit 80 % Längs- und Querüberlappung. 1.596 hochauflösende Einzelaufnahmen in ca. 40 Minuten Flugzeit.
Photogrammetrische Auswertung
Berechnung der dichten Punktwolke (550.000 Punkte) und des 3D-Meshes (46 Mio. Flächen) mit einer Bodenauflösung von 2,03 cm/Pixel. Rechenzeit: 12,5 Stunden.
Volumenberechnung & Profilschnitte
Exakte Volumenermittlung über Best-Fit-Referenzebene: 303.902 m³ Netto-Aushubvolumen (305.430 m³ unter / 1.528 m³ über Referenz). Erstellung von Geländeprofilen und Flächenanalysen.
Digitale Archivierung & Übergabe
Bereitstellung aller Ergebnisse: 3D-Modell, Orthofoto, Höhenmodell, Volumenberichte und Profilschnitte in CAD-kompatiblen Formaten für die weitere Planung und behördliche Dokumentation.
Technische Details des Projekts
Aufnahme
- Drohne: DJI Matrice 4T
- Verfahren: Photogrammetrie
- Aufnahmen: 1.596 Einzelbilder
- Flugdauer: ca. 40 Minuten
- Fläche: 62.239 m²
Auswertung
- GSD: 2,03 cm/Pixel
- Punktwolke: 550.000 Punkte
- 3D-Mesh: 46 Mio. Flächen
- Rechenzeit: 12,5 Stunden
- Höhenbereich: 54 – 136 m ü. NN
Ergebnis
- Gesamtvolumen: 303.902 m³
- Vol. unter Ref.: 305.430 m³
- Vol. über Ref.: 1.528,66 m³
- Referenzebene: Best-Fit
- Material: Sand
Vorteile der Drohnenvermessung für Volumenberechnungen
Aufnahmezeit vor Ort für 6,2 Hektar
Bodenauflösung des Orthofotos
berührungslose Erfassung ohne Betreten der Grube
vollständige digitale Archivierung für spätere Vergleiche
Weitere Vorteile der Drohnen-Massenermittlung und des Massenaufmaßes
- Kein Betreten instabiler Grubenwände nötig
- Laufender Betrieb muss nicht unterbrochen werden
- Wiederholbare Messungen für Zeitvergleiche
- CAD-kompatible Daten für Planungsbüros
- Dokumentation mit Aufnahmedatum, Raumbezug und Auswertungsweg
- Ergebnisse in dem Format, mit dem Ihr Büro arbeitet
- Orthofoto, Höhenmodell und Volumen in einem Auftrag
- Profilschnitte und Flächenberechnungen inklusive
Häufig gestellte Fragen zur Volumenberechnung per Drohne
Wie genau ist die Volumenberechnung per Drohne?
Mit Photogrammetrie erreichen wir eine Bodenauflösung (GSD) von 2,03 cm/Pixel. Die Lagegenauigkeit liegt mit RTK üblich bei 1 bis 3 cm; mit Passpunkten wird sie prüfbar und im Bericht ausgewiesen. Für das Volumen zählt vor allem, dass Ausgangs- und Endzustand auf derselben Grundlage erfasst werden.
Für welche Materialien eignet sich die Drohnen-Massenermittlung?
Die drohnengestützte Volumenberechnung und Kubaturberechnung eignet sich für Sand, Kies, Schotter, Erde, Kohle und alle anderen Schüttgüter. Ob Sandgrube, Kiesgrube, Steinbruch, Deponie oder Halde – das Massenaufmaß per Drohne liefert belastbare Ergebnisse.
Wie lange dauert eine Drohnenvermessung vor Ort?
Die reine Flugzeit beträgt je nach Flächengröße 20 bis 60 Minuten. Bei diesem Projekt mit 62.239 m² (6,2 Hektar) dauerte die Aufnahme vor Ort ca. 40 Minuten. Der laufende Betrieb muss in der Regel nicht unterbrochen werden.
Welche Ergebnisse erhalte ich nach der Auswertung?
Sie erhalten ein vollständiges Datenpaket: 3D-Punktwolke, Orthofoto, digitales Höhenmodell (DGM), Volumenberechnungen, Profilschnitte und Flächenberechnungen. Alle Daten werden in CAD-kompatiblen Formaten (DXF, LAS, GeoTIFF) geliefert und sind direkt in Planungssoftware nutzbar.
