Was Sie nach der 3D-Bestandsaufnahme in der Hand haben
Die Dachsanierung der Scheune soll ausgeschrieben werden, aber niemand kennt Fläche und Neigung. Die Denkmalbehörde will den Zustand vor dem Eingriff dokumentiert sehen. Ein Gerüst nur für die Bestandsaufnahme sprengt das Budget. Wir nehmen das Gebäude von allen Seiten aus der Luft auf, ohne es zu berühren. Danach liegt ein maßhaltiges 3D-Modell vor, dazu Fassadenansichten mit Maßen, Dachfläche und Neigung und eine Kartierung der Schäden. Bei einem denkmalgeschützten Bauernhof in Polen waren das 423 m² Dachfläche aus 260 Aufnahmen und jeder fehlende Ziegel im Modell.
Maßhaltiges 3D-Modell, der digitale Zwilling
Das ganze Bauwerk mit Textur, aus dem Sie Längen, Flächen und Höhen abgreifen. Das Modell lässt sich am Bildschirm drehen, wie im Beispiel unten, und in zehn Jahren erneut aufnehmen und vergleichen.
Fassadenansichten mit Maßen
Orthografische Ansichten jeder Fassade, maßstabsgetreu und unverzerrt, als Grundlage für Bestandspläne, Ausschreibung und die Abstimmung mit der Denkmalbehörde.
Dachaufmaß und Schadenskartierung
Dachfläche und Neigung je Dachfläche, dazu fehlende Ziegel, Risse, Ausbrüche und Verwitterung mit Position im Modell. Damit schreibt der Architekt aus und der Restaurator plant.
Punktwolke und Mesh als Grundlage für BIM
Die 3D-Punktwolke und das Mesh liefern wir in offenen Formaten. Die Modellierung im BIM-Programm übernimmt Ihr Planer; die Daten sind dafür georeferenziert und maßhaltig.

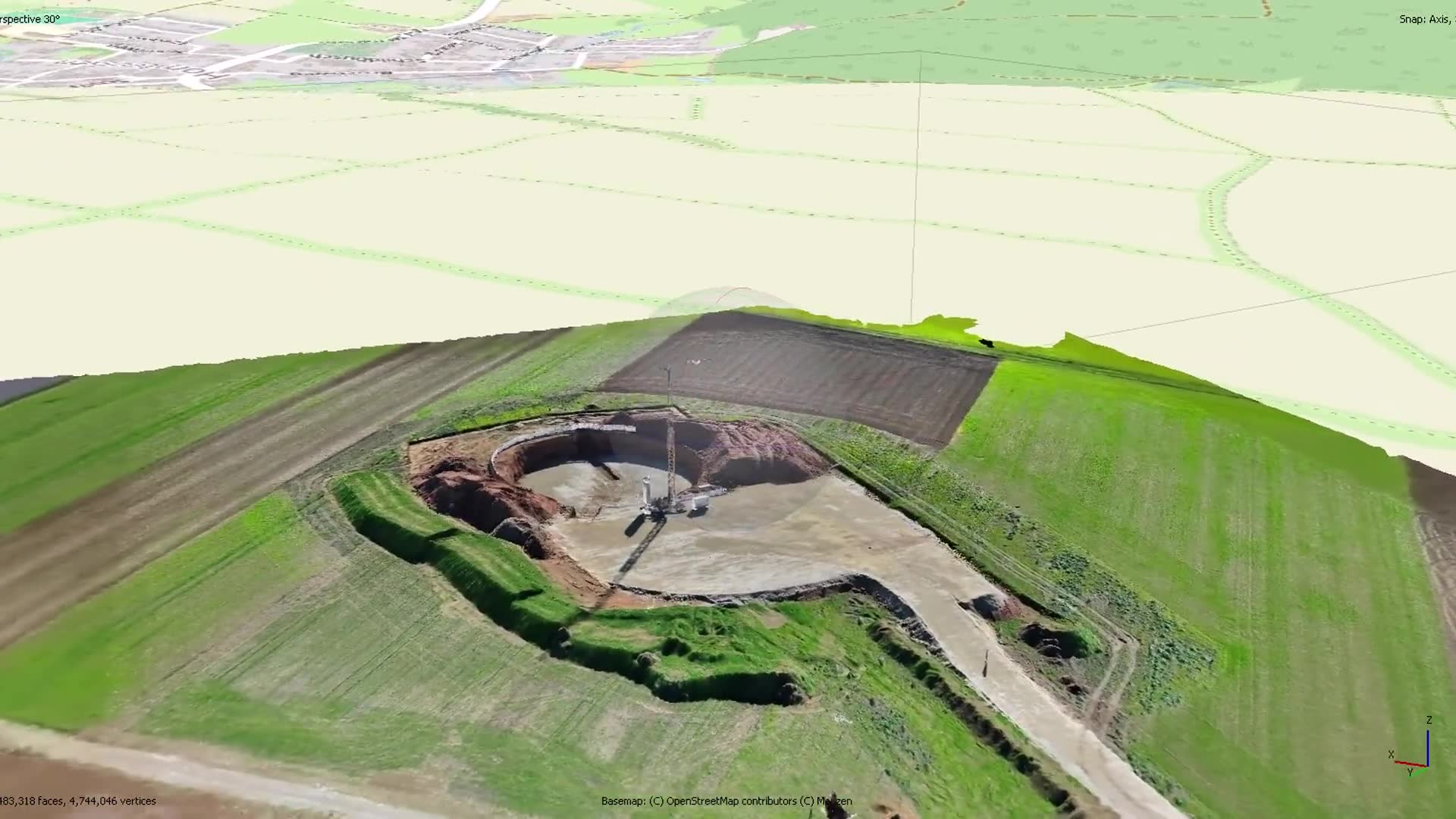

Mit der Maus können Sie das 3D-Modell drehen und zoomen
Eine gotische Stadtkirche als 3D-Modell: die Liebfrauenkirche Grebenstein
Die Ev. Paulusgemeinde wollte ihre Kirche aus dem 14. Jahrhundert mit Turm, Sandsteindach und Portalen vollständig festhalten, als Bestand für Kirchenvorstand und Denkmalpflege. Zwei Befliegungen mitten in der Altstadt, 6.128 Aufnahmen, eine Punktwolke mit 501 Millionen Punkten, ein Orthofoto mit 2,8 mm je Pixel und ein Kachelmodell, das sich auf der Referenzseite im Browser drehen lässt. Turmhöhe und Dachneigung wurden direkt am Modell gemessen.
Zur Referenz →Weitere Referenzen: Holzkirche St. Lukas in Świerczyna (1.982 Aufnahmen, 3D-Modell in Deutsch und Polnisch) und digitaler Zwilling eines Bauernhofs (423 m² Dachfläche mit Neigung).
Warum jetzt: Anlässe für die 3D-Bestandsaufnahme eines Denkmals
Vorhandene Pläne historischer Gebäude sind alt, unvollständig oder nicht mehr da. Diese Anlässe bringen Denkmalbehörden, Kulturerbe-Stiftungen, Architekten, Kirchengemeinden und Eigentümer dazu, den Bestand neu aufnehmen zu lassen.
Vor dem Förderantrag
Förderstellen und Denkmalbehörde wollen den Zustand vor dem Eingriff dokumentiert sehen. Modell, Ansichten und Schadenskartierung mit Datum liegen dem Antrag bei; welche Förderung greift, prüft Ihr Planer oder die Behörde.
Vor Ausschreibung und Sanierung
Dachfläche, Neigung und Fassadenmaße aus dem Modell statt aus Schätzungen. Der Architekt schreibt mit Mengen aus, die stimmen, und die Angebote werden vergleichbar.
Nach Sturm, Brand oder Schaden
Der Zustand nach dem Ereignis, aufgenommen bevor gesichert und geräumt wird, als Grundlage für Versicherer, Behörde und Wiederherstellung.
Für den Bauausschuss der Kirchengemeinde
Turm, Dach und Fassaden als Modell und Ansichten, damit Kirchenvorstand und Landeskirche über Sanierung und Reihenfolge mit Bildern entscheiden. Termine außerhalb der Gottesdienstzeiten.
In der laubfreien Zeit
Fassaden hinter Bäumen lassen sich nur ohne Laub vollständig aufnehmen. Wer im Frühjahr mit der Planung beginnt, braucht die Aufnahme aus dem Winter davor.
Als Archiv des Ist-Zustands
Der Datensatz bleibt in offenen Formaten und lässt sich später mit einer neuen Aufnahme vergleichen: Was hat sich an Rissen, Verformungen und Dach verändert.
Welche Bauwerke wir per Photogrammetrie aufnehmen
Kirchen und Kapellen
Turm, Dachflächen und Fassaden ohne Gerüst; Zustand von Schiefer, Ziegel, Traufen und Turmhelm im Foto und im Modell.
Burgen, Schlösser, Ruinen
Mauerkronen, Türme und schwer zugängliche Bereiche als Modell; Ausbrüche und lose Steine kartiert, bevor die Sicherung geplant wird.
Fachwerk, Höfe und Scheunen
Fassadenansichten mit Maßen für Bestandspläne, Dachaufmaß für die Sanierung, Schadenskartierung an Gefach und Holz.
Denkmäler und Ensembles
Ganze Ensembles als ein Modell mit Lagebezug, aus dem Ansichten, Schnitte und Flächen für die Planung entnommen werden.
Parks und Gartendenkmäler
Orthofoto und Geländemodell für Wege, Beete, Wasserflächen und Baumbestand als Grundlage für Parkpflegewerk und Planung.
Kommunale und kirchliche Liegenschaften
Rathaus, Schule, Pfarrhaus: Bestand für Instandhaltung und Förderantrag. Für Städte und Gemeinden mit eigenem Angebot auf aeriq.de/kommunen.
So läuft eine 3D-Bestandsaufnahme ab
1. Anfrage: Gebäude, Zweck, Termin
Sie nennen uns das Gebäude, wofür der Bestand gebraucht wird (Sanierung, Förderantrag, Dokumentation, Archiv) und den Zeitrahmen. Daraus ergeben sich Detailgrad und Lieferumfang. Sie erhalten ein Angebot mit allen Positionen und dem Liefertermin.
Was bei Ihnen liegt: Adresse, Zweck, vorhandene Pläne oder Fotos, Ansprechpartner.
2. Genehmigung und Abstimmung
Denkmäler stehen oft mitten im Ort. Ob der Flug in der offenen Kategorie möglich ist oder eine Betriebsgenehmigung braucht, hängt von Gebiet, Fluggerät und dem Überflug unbeteiligter Personen ab. Wir prüfen das vor jedem Einsatz, holen Genehmigungen und Zustimmungen ein und dokumentieren die Einstufung. Bei Kirchen und Museen legen wir den Termin außerhalb von Gottesdienst und Besucherzeiten.
Was bei Ihnen liegt: Zustimmung des Eigentümers, Zugang zum Grundstück, Hinweis auf Nachbarn, die informiert werden sollen.
3. Aufnahme von allen Seiten
Wir fotografieren das Bauwerk aus der Luft in Bahnen und Schrägaufnahmen rundherum, Details mit der Telekamera, ohne Gerüst und ohne das Bauwerk zu berühren. Der Bauernhof der Referenz brauchte 260 Aufnahmen.
Was bei Ihnen liegt: nichts außer dem Zugang.
4. Auswertung und Übergabe
Aus den Aufnahmen entstehen per Photogrammetrie Punktwolke, Mesh mit Textur, Fassadenansichten, Dachaufmaß und die Schadenskartierung. Die Ergebnisse liegen in der Regel 3 bis 5 Werktage nach dem Flug vor, der Termin steht im Angebot.
Was bei Ihnen liegt: Daten an Planer, Behörde oder Restaurator weitergeben; Rückfragen beantworten wir.
Genauigkeit, Grenzen und Kosten der 3D-Bestandsaufnahme
Genauigkeit
Bodenauflösung im Gesamtmodell üblich 1 bis 2 cm je Pixel, beim Bauernhof der Referenz 1,58 cm; Detailaufnahmen einzelner Bauteile feiner. Lagegenauigkeit mit RTK im Zentimeterbereich, mit Passpunkten prüfbar. Der erreichte Wert steht im Bericht.
Grenzen
Photogrammetrie erfasst Oberflächen von außen: keine Innenräume, keine Dachstühle von innen, keine verdeckten Unterseiten. Ein BIM-Modell (IFC) modellieren wir nicht selbst; wir liefern die Grundlage dafür. Ob die Denkmalbehörde das Modell als Dokumentation annimmt, entscheidet sie.
Was es kostet
Der Preis richtet sich nach Größe und Komplexität des Bauwerks, dem Detailgrad und dem Lieferumfang. Sie erhalten ein Angebot mit allen Positionen: Aufnahme, Auswertung je Ergebnis, Bericht, Anreise und Rüstzeit.
Für Technikinteressierte
Geflogen wird mit der DJI Matrice 4T (Klasse C2) mit RTK-Modul, Weitwinkel- und Telekamera; die Auswertung läuft photogrammetrisch mit Agisoft Metashape auf eigenen Rechnern, ohne Cloud-Dienste. Formate: Punktwolke LAS/LAZ/E57, Mesh OBJ/FBX, Fassadenansichten und Orthofoto als GeoTIFF/JPG, Bestandspläne DWG/DXF, Bericht PDF. Warum eine vollständige Aufnahme zählt, zeigt der Beitrag zur Kulturguterhaltung am Beispiel Notre-Dame; Grundlagen im Ratgeber BIM im Denkmalschutz. Für Gelände und Volumen siehe Drohnenvermessung.
Häufige Fragen von Denkmalpflege, Architekten und Kirchengemeinden
Reicht das Modell als Grundlage für die Ausschreibung der Dachsanierung?
Für Fläche, Neigung, Umfang und die Lage von Gauben, Kaminen und Anschlüssen ja; der Bauernhof der Referenz lieferte 423 m² Dachfläche mit Neigung je Fläche. Was das Modell nicht zeigt, sind Dachstuhl und Unterkonstruktion von innen; die prüft der Zimmerer vor Ort.
Nimmt die Denkmalbehörde das Modell als Dokumentation an?
Das entscheidet die Behörde. Wir liefern, was sie dafür braucht: Modell, Fassadenansichten und Schadenskartierung mit Aufnahmedatum, Maßstab und Genauigkeitsangabe, in offenen Formaten. Wenn Sie uns vorher sagen, welche Unterlagen die Behörde verlangt, richten wir den Lieferumfang danach aus.
Liefern Sie ein BIM-Modell im IFC-Format?
Nein. Wir liefern die georeferenzierte Punktwolke und das Mesh, aus denen Ihr Planer das BIM-Modell aufbaut. Das ist der übliche Weg im Denkmalschutz, weil die Modellierung Entscheidungen über Bauteile verlangt, die der Planer trifft. Die Daten sind dafür maßhaltig und in den gängigen Programmen lesbar.
Wird das Bauwerk bei der Aufnahme berührt?
Nein. Die Aufnahme erfolgt aus der Luft und mit der Telekamera aus Abstand; es wird nichts angebohrt, aufgestellt oder eingerüstet. Passpunkte legen wir auf dem Boden aus und nehmen sie danach wieder mit.
Brauchen wir für den Flug über dem Denkmal eine Genehmigung?
Die luftrechtliche Seite ist Sache von AerIQ; wir prüfen vor jedem Einsatz, ob der Flug in der offenen Kategorie möglich ist oder eine Betriebsgenehmigung braucht, und holen sie ein. Von Ihnen brauchen wir die Zustimmung des Eigentümers. Liegt das Denkmal in der Ortslage, stimmen wir den Termin so ab, dass Nachbarn und Besucher nicht überflogen werden.
Wie genau ist das 3D-Modell?
Im Gesamtmodell liegt die Bodenauflösung üblich bei 1 bis 2 cm je Pixel, Detailaufnahmen einzelner Bauteile sind feiner. Die Lagegenauigkeit erreicht mit RTK den Zentimeterbereich und wird mit Passpunkten prüfbar. Der erreichte Wert steht im Bericht, damit Planer und Behörde ihn einordnen können.
Wie lange dauert es bis zum Modell?
Die Aufnahme vor Ort dauert je nach Bauwerk wenige Stunden. Modell, Ansichten und Bericht liegen in der Regel 3 bis 5 Werktage nach dem Flug vor, der Termin steht im Angebot. Große Ensembles brauchen mehr Rechenzeit, das sagen wir Ihnen vorher.
3D-Bestandsaufnahme anfragen: Gebäude, Zweck, Termin
Nennen Sie uns das Gebäude und wofür Sie den Bestand brauchen. Sie erhalten zeitnah eine Einschätzung und ein Angebot mit allen Positionen. Sitz im Landkreis Kassel, Einsätze bundesweit.
