Vom Scan zum BIM: Wie 3D-Gebäudescans mit Drohnen die Planung revolutionieren
Die Baubranche befindet sich im größten Umbruch seit der Erfindung des Stahlbetons. Building Information Modeling (BIM) ist keine Zukunftsvision mehr, sondern der etablierte Standard für effiziente, transparente und kostensichere Bauprojekte. Doch die beste BIM-Software ist nutzlos, wenn sie auf ungenauen oder lückenhaften Bestandsdaten basiert. Genau hier entsteht die entscheidende Frage: Wie gelangt die komplexe Realität eines Bestandsgebäudes präzise und vollständig in das digitale Modell? Die Antwort schwebt über unseren Köpfen. In diesem Beitrag zeigen wir Ihnen, wie der 3D-Scan von Gebäuden mit Drohnen die Brücke zwischen der physischen und der digitalen Welt schlägt und die Grundlage für den digitalen Zwilling eines Gebäudes schafft – eine Revolution für Architekten, Planer und Sanierungsexperten, gerade auch hier in Kassel und Nordhessen.
1. Die Herausforderung im Bestand: Warum das manuelle Aufmaß an seine Grenzen stößt
Jeder Architekt und Planer kennt die Tücken der Bestandsaufnahme. Ein manuelles Aufmaß mit Maßband, Laser-Distanzmesser und Notizblock ist nicht nur extrem zeitaufwendig, sondern auch fehleranfällig. Komplexe Geometrien, schwer zugängliche Bereiche wie Dächer, Simse oder historische Fassaden können oft nur geschätzt oder mit hohem Aufwand (und Risiko) durch Gerüste erfasst werden. Das Ergebnis sind unvollständige Pläne, die im weiteren Projektverlauf unweigerlich zu teuren Überraschungen, Planungsfehlern und Bauverzögerungen führen.
Die Gebäude-Digitalisierung mit Drohnen löst dieses fundamentale Problem. Statt selektiver Messpunkte liefert sie ein vollständiges, fotorealistisches und messbares 3D-Abbild der Realität – eine sogenannte Punktwolke. Diese Millionen von exakten Messpunkten bilden die DNA des Gebäudes und sind die unverzichtbare Grundlage für eine präzise As-Built-Dokumentation und den nahtlosen Scan-to-BIM-Prozess.
"Ein präziser digitaler Zwilling ist heute kein Luxus mehr, sondern die Versicherung gegen unkalkulierbare Risiken in Sanierungs- und Umbauprojekten. Er ist die Wahrheit, auf der jede gute Planung aufbaut."
2. Die Technologie: Wie Photogrammetrie und LiDAR den Digitalen Zwilling erschaffen
Ein 3D-Scan eines Gebäudes mit einer Drohne ist ein hochtechnologischer Prozess, der auf zwei Kernmethoden basiert:
Photogrammetrie: Aus Bildern wird ein 3D-Modell
Bei der photogrammetrischen Vermessung fliegt eine Drohne das Gebäude systematisch auf vordefinierten Routen ab und erstellt dabei Hunderte oder Tausende hochauflösender, sich überlappender Fotos aus verschiedenen Winkeln. Eine spezialisierte Software analysiert diese Bilder, erkennt identische Punkte und berechnet daraus durch Triangulation eine dichte, farbige Punktwolke. Das Ergebnis ist ein visuell beeindruckendes und maßlich exaktes 3D-Modell, das die Realität fotorealistisch abbildet. Diese Methode eignet sich hervorragend für die Erfassung von Fassaden, die Dokumentation von Bauschäden oder die Erstellung von texturierten Modellen für Visualisierungen.

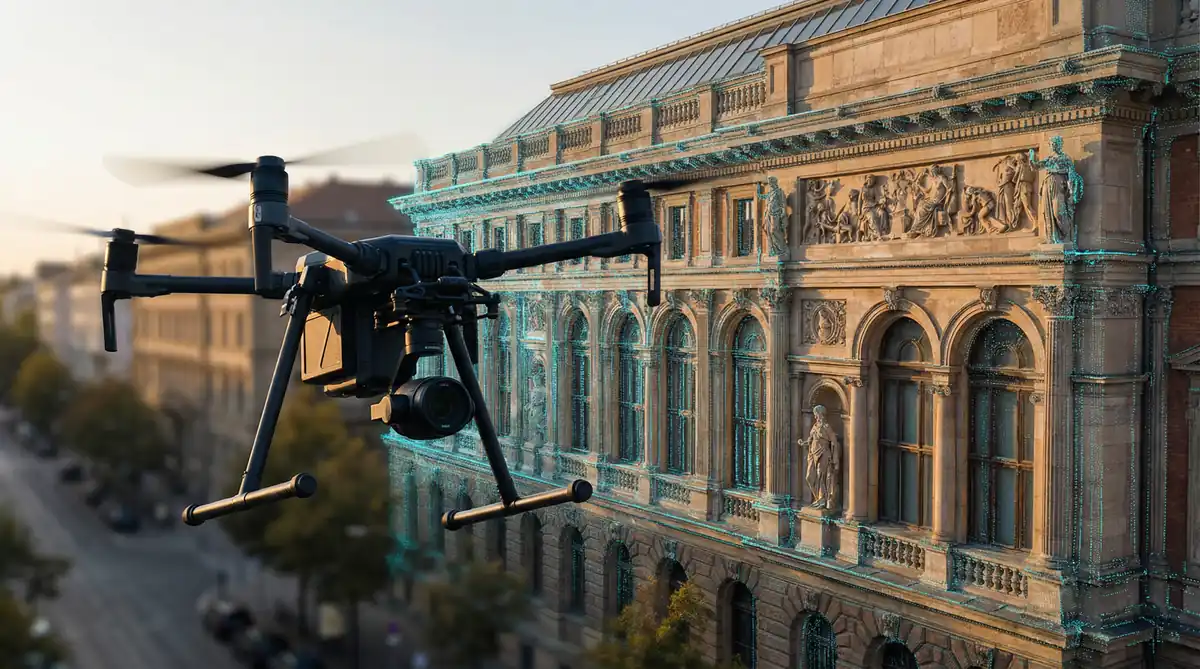

LiDAR (Light Detection and Ranging): Präzision per Laser
Für Projekte, die höchste geometrische Genauigkeit erfordern, kommen Drohnen mit LiDAR-Sensoren zum Einsatz. Diese senden pro Sekunde Hunderttausende von Laserpulsen aus und messen die exakte Zeit, bis das reflektierte Licht zurückkehrt. Aus diesen Laufzeitmessungen entsteht eine unglaublich dichte und präzise Punktwolke. LiDAR ist unempfindlich gegenüber Lichtverhältnissen und kann sogar leichte Vegetation durchdringen, was es ideal für die Erstellung von digitalen Geländemodellen (DGM) und die Erfassung komplexer Strukturen macht.
3. Der Scan-to-BIM-Prozess: Der Weg von der Punktwolke zum intelligenten Gebäudemodell
Die Erstellung einer Punktwolke mit einer Drohne ist nur der erste Schritt. Der wahre Wert für Architekten und Ingenieure entsteht im Scan-to-BIM-Workflow. Dieser Prozess wandelt die rohe, unstrukturierte Punktwolke in ein intelligentes, objektorientiertes BIM-Modell um.
- Registrierung und Bereinigung: Die einzelnen Scans werden zu einer einzigen, konsistenten Punktwolke zusammengefügt (registriert) und von irrelevanten Objekten (z.B. Vegetation, Fahrzeuge) bereinigt.
- Import in CAD/BIM-Software: Die Punktwolke wird in gängige Software wie Autodesk Revit, Graphisoft ArchiCAD oder Nemetschek Allplan importiert. Sie dient dort als exakte 3D-Vorlage, die direkt im Modellierungsfenster liegt.
- Modellierung: Anstatt Linien zu zeichnen, modellieren die BIM-Experten nun die Bauteile (Wände, Decken, Fenster, Türen, TGA) direkt auf Basis der Punktwolke. Die Software erkennt dabei Flächen und Kanten und ermöglicht eine halbautomatisierte Erstellung der Bauteile.
- Anreicherung mit Informationen: Jedes modellierte Bauteil wird mit relevanten Informationen (Material, Kosten, Brandschutzklasse, U-Wert etc.) angereichert. Aus einer reinen Geometrie wird ein intelligenter digitaler Zwilling des Gebäudes.
Dieser Prozess stellt sicher, dass das finale BIM-Modell nicht nur eine idealisierte Planung, sondern den exakten Ist-Zustand des Gebäudes – die As-Built-Dokumentation – widerspiegelt.
4. Anwendungsfälle & Vorteile: Warum sich ein 3D-Gebäudescan mit Drohne rechnet
Die Investition in eine professionelle Gebäude-Digitalisierung amortisiert sich in fast jeder Phase eines Bau- oder Sanierungsprojekts.
| Phase | Anwendungsfall | Konkreter Vorteil |
|---|---|---|
| Planung & Entwurf | Präzise Bestandsaufnahme für Sanierung, Umbau, Erweiterung | Vermeidung von Planungsfehlern durch exakte Datengrundlage. Zeitersparnis von bis zu 70% gegenüber manuellem Aufmaß. |
| Ausschreibung | Genaue Massen- und Flächenermittlung | Verlässlichere Angebote von Baufirmen, da Unsicherheiten minimiert werden. Weniger Nachträge. |
| Bauausführung | Soll-Ist-Vergleich, Kollisionsprüfung | Frühzeitige Erkennung von Abweichungen vom Plan. Kollisionsprüfung zwischen Gewerken (z.B. TGA vs. Statik) im Modell statt auf der Baustelle. |
| Denkmalschutz | Lückenlose Dokumentation von historischen Fassaden und Strukturen | Schadenskartierung, Deformationsanalyse und präzise Grundlage für Restaurierungsmaßnahmen. Ein Muss für die Bestandsaufnahme in der Architektur in Nordhessen. |
| Facility Management | Grundlage für CAFM-Systeme | Effiziente Verwaltung, Wartungsplanung und Umbaumaßnahmen über den gesamten Lebenszyklus des Gebäudes. |
Praxisbeispiel: Sanierung eines Gründerzeithauses in Kassel
Stellen Sie sich die Sanierung eines denkmalgeschützten Mehrfamilienhauses in Kassel vor. Die alten, handgezeichneten Pläne sind ungenau. Die Fassade weist komplexe Ornamente und Verformungen auf. Ein manuelles Aufmaß wäre ein Albtraum. Mit einer 3D Gebäudeaufnahme in Kassel per Drohne wird die gesamte Gebäudehülle inklusive aller Details in nur wenigen Stunden erfasst. Die resultierende Punktwolke wird in Revit in ein BIM-Modell überführt. Der Architekt kann nun am digitalen Modell die neuen Balkone exakt positionieren, die Fensteröffnungen präzise planen und die benötigte Dämmstoffmenge auf den Quadratzentimeter genau berechnen. Kollisionen zwischen neuer Haustechnik und altem Tragwerk werden bereits am Computer erkannt und gelöst – nicht erst, wenn der teure Baustopp droht.
5. Interne Verlinkung für mehr Wissen
Um die technischen Details besser zu verstehen, empfehlen wir Ihnen unsere weiterführenden Artikel:
- →Was genau ist Photogrammetrie und wie funktioniert sie?
- →Was verbirgt sich hinter dem Begriff Punktwolke?
- →Haben Sie weitere Fragen? Besuchen Sie unsere FAQ-Seite für schnelle Antworten.
6. Fazit: Der digitale Zwilling ist die Zukunft – und sie beginnt heute
Ein 3D-Scan eines Gebäudes mit einer Drohne ist weit mehr als eine technische Spielerei. Er ist der Schlüssel zur Risikominimierung, Effizienzsteigerung und Kostensicherheit in der modernen Bau- und Sanierungsbranche. Er liefert die unverzichtbare, präzise Datengrundlage für den Scan-to-BIM-Prozess und schafft einen echten digitalen Zwilling des Gebäudes, der über den gesamten Lebenszyklus hinweg wertvolle Dienste leistet.
Für Architekten, Ingenieure und Bauherren in Kassel und Nordhessen, die auf der Suche nach einer verlässlichen Grundlage für ihre Projekte sind, ist die Gebäude-Digitalisierung der logische und wirtschaftlichste nächste Schritt. Investieren Sie in Fakten, nicht in Schätzungen.
